简介:

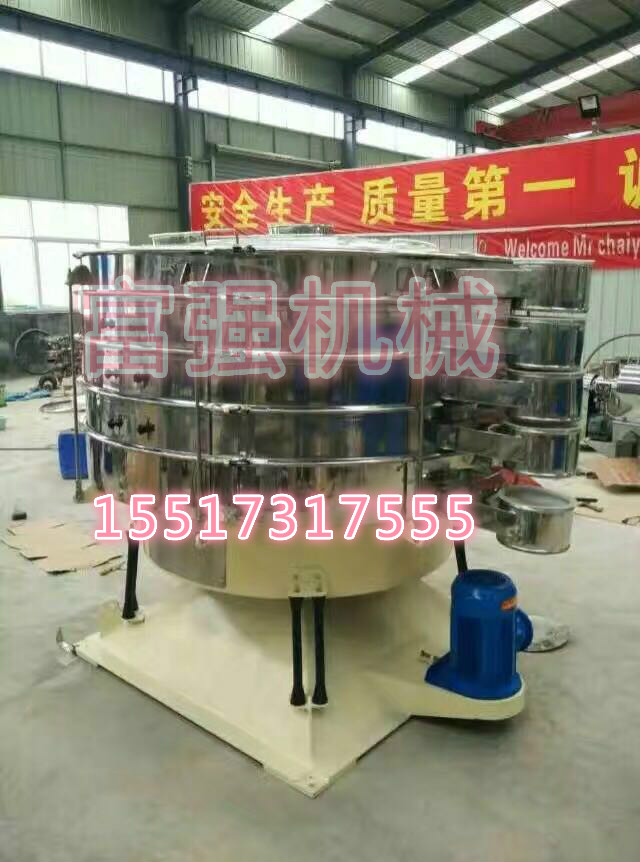

摇摆筛的设计是为了满足大产量,高精度筛分的厂家而特殊设计的一种高效筛分机,最简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,就是目前最有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的微粒状物料,特别适合难以处理的物料。
结构原理:
基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。
每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。
物料在筛面上形成水平与抛掷三维翻滚运动,从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完场了整个筛分过程。
水平与垂直加速度随着粒子的远动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处有一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。
此次过程在每筛层之间重复进行。
特点、:
高达5倍的单位面积产出;精确到6级分离,筛分效率高达90%-99%;使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速比振动筛低4.5倍,筛分零件寿命提高二维护减少;噪音<70分贝。优化重理均衡,地基动态负荷低。
使用行业:
化学、食品与香料、塑料、旷野、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖、盐业、再生行业
设备机型 YB1000 YB1200 YB1600 YB2000 YB2600
直径(mm) 1040 1250 1580 1880 2650
筛分面积(㎡) 0.76 1.1 1.8 2.6 5.3
空间要求(㎡) 1.8 2.5 3.9 5.6 9.6
最多筛层 5层 5层 5层 5层 5层
功率(KW) 1.5 2.2 3 4 5.5
清网装置选装
橡胶球清网 5层 5层 5层 5层 5层
转筒刷清网 5层 5层 5层 5层 5层
超声波清网 5层 5层 5层 5层 5层
过滤附件 2层 2层 1层 1层 1层
底座 900 1100 1340 1340 1940
1层高度(mm) 1155 1480 1480 1500 1580
1层重量(kg) 490 700 980 1050 1900
2层高度 1280 1640 1640 1660 1710
2层重量(kg) 535 770 1060 1140 2000
3层高度(mm) 1400 1800 1800 1820 1840
3层重量(kg) 580 840 1140 1230 2100
4层高度(mm) 1525 1960 1960 1980 1970
4层重量(kg) 625 910 1220 1320 2200
5层高度(mm) 1650 2120 2120 2140 2100
5层重量(kg) 670 980 1300 1400 2300
